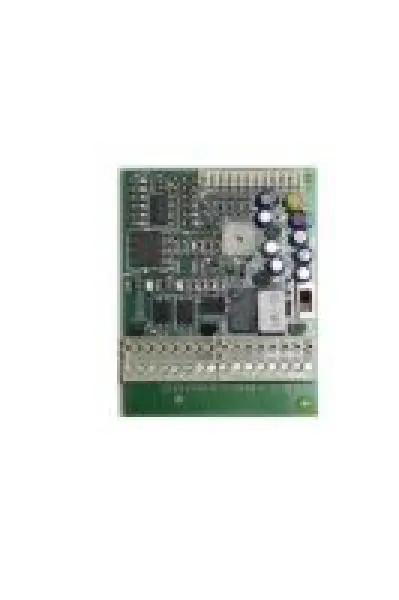

Tiptel TSM1-Modul

Mit Hilfe des Türsprechmoduls TSM1 können an die analogen Telefonanlagen tiptel 1/8 Fax CLIP, tiptel 2/8 Fax CLIP und tiptel 2/8 USB auch Türsprechstellen nach 4+n-Norm angeschlossen werden. Das Türsprechmodul setzt dabei die 2-Draht-a/b-Schnittstelle der achten Nebenstelle (tiptel 1/8 Fax CLIP und tiptel 2/8 Fax CLIP) auf die für ältere Türsprechstellen übliche 4-Draht-Norm (4+n-Technik, Siedle TLM511, TLM611, TLE051) um. Bei der tiptel 2/8 USB wird durch das Aufstecken des Moduls ein zusätzlicher Anschluss bereitgestellt, die achte Nebenstelle somit nicht ersetzt.

• Ersetzt die 8. analoge Nebenstelle
• (bei tiptel 2/8 USB zusätzlicher Anschluss)
• Klemmen für Sprechweg, Türklingel und Türöffner
• Tür-Signalisierung auf den berechtigten Nebenstellen der Telefonanlagen
• Separater Anschluss von Türgong und Türöffner-Taster möglich

• Aufsteckmodul
• Umsetzung 2-Draht-a/b-Schnittstelle auf 4-Draht (4+n-Technik)
• Stromversorgung der Türstation tiptel TSS2 und damit kompatibler Modelle durch eingebaute Stromquelle (Sprechweg) in der Betriebsart „TS"
• Anschluss von Türsprechstationen anderer Hersteller meistens ohne Stromversorgung des Sprechwegs in der Betriebsart „WT"
• Stromversorgung von Türklingel und Türöffner erfordert Standard 8-Volt-Klingeltrafo
