Telegärtner Doorline TM4 - Briefkastensprechanlage

Art.Nr.:
70111
Lieferzeit:
ca. 2-4 Tage ca. 2-4 Tage (Ausland abweichend)
195,00 EUR
inkl. 19% MwSt. zzgl. Versand

Beschreibung

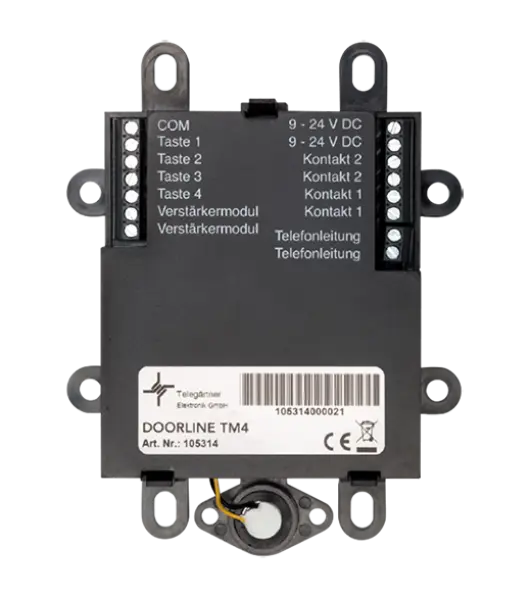

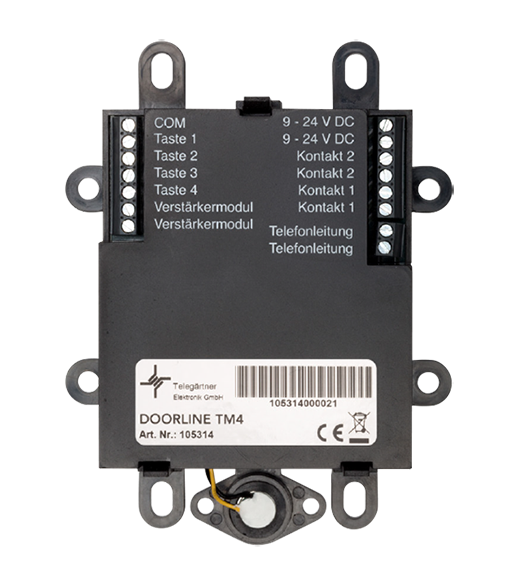

Das Telegärtner Doorline TM4 ist das Nachfolgemodell der Telegärtner TS2-a/b und TS4-a/b

Die Türsprechstelle / Briefkastensprechanlage Telegärtner Doorline TM4 ist für den Anschluss an eine freie, analoge Nebenstelle einer Telefonanlage (TK-Anlage), sowie AVM FritzBox bzw. Telekom Speedport, vorgesehen. Es besteht aus einem kompaktem Gehäuse, wodurch es für den verborgenen Einbau im Briefkasten bei bereits vorhanden Klingeltasten und Sprechgittern, sowie zum Einbau hinter einer bestehenden Türsprechstelle, wie z.B Siedle, Ritto, STR, besonders geeignet ist. Das Mikrofon lässt sich durch das ca. 30cm langes Kabel, auch abgesetzt vom Lautsprecher bzw. dem Gehäuse, montieren. Die vollflächige Klebefläche ermöglicht es Ihnen das Modul an Orten ohne Schraubmöglichkeit zu befestigen. Durch den Anschluss von bis zu vier Klingeltastern können bis zu vier voneinander unabhängige Wohnbereiche erreicht werden. Für den Betrieb benötigt das Modul zwingend einen 9-32V DC Trafo. Sollte die Lautstärke des Mikrofons nicht ausreichend sein, können Sie diese mit dem optionalem AMP1 Verstärker Modul, zusätzlich verstärken. Das Doorline TM4 verfügt über 2 potentialfreie Schaltausgänge, die zum Anschluss von Türöffner, Gongs, Klingel, Licht (keine 230V) oder sonstigen Verbrauchern, dienen.

Die Schaltausgänge können als Türöffner und als Klingelausgang programmiert werden. Ist ein Schaltausgang als Klingelausgang eingestellt, so wird bei einem Tastendruck die Steckernetzteilspannung, solange die Taste gedrückt wird, auf den Schaltausgang geschalten. (Aktorfunktion).

Leistungsmerkmale
  • Lautsprecher und Mikrofon eingebaut
  • Türfreisprecheinrichtung für alle Telefonanlagen mit freier, analoger a/b Schnittstelle (FRITZ!Box, Speedport, Telefonanlage)
  • Kompaktes Gehäuse mit einigen Befestigungsmöglichkeiten, sowie vollflächiger Klebefläche
  • Mikrofon über ein ca.30cm langes Kabel, abgesetzt montierbar
  • Fernkonfiguration über MFV-Telefon
  • Jedem Klingeltaster können zwei beliebige Rufnummern zugeordnet werden, die nacheinander angerufen werden
  • 2 potentialfreie Schaltausgänge
  • Vielfältige Konfigurationsmöglichkeiten
Schaltkontakte

Mit der Doorline TM4 haben Sie die Möglichkeit, die beiden Schaltausgänge sehr flexibel zu nutzen. Sie können beide Schaltausgänge entweder zur Ansteuerung eines Türöffners oder zur Ansteuerung eines Türgongs nutzen. Achten Sie hierbei auf die Spannunsversorgung des Türöffners bzw. des Gongs.

Schaltschema

folgt in Kürze

Technische Daten
Fernmeldetechnische Daten:
Speisespannung   24 - 64 V DC
Speisestrom   20 - 50 mA (Strombegrenzung)
Ruferkennung   20 - 50 Hz
Wahlverfahren   MFV

Klingeltasten:
Anzahl   4

Rufnummern:
Anzahl   pro Taste 2 Rufnummern
    mit 20 Stellen
Apothekerschaltung   1 Rufnummer mit 25 Stellen

Schaltausgänge:
Schaltausgang 1   potenzialfrei, 24 V AC / DC / 1A
Schaltausgang 2   potenzialfrei, 24 V AC / DC / 1A

Allgemeine Daten:
Spannungsversorgung   9 - 24V, 0,5 A
Kabellänge   max. 50m
Stromverbrauch   Ruhezustand 0,5 W
Stromverbrauch   Gesprächszustand max. 1,0 W
Schutzart   IP20
Betriebstemperatur   -20°C bis +60°C
Gewicht   100 gramm

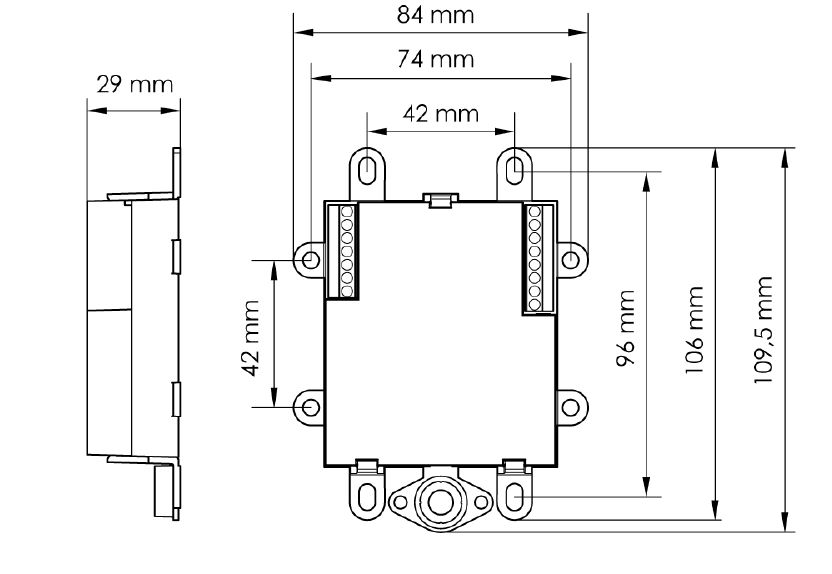

Abmessungen:
Kabellänge des Mikrofon   300mm
Gerät   84 x 109,5 x 29 mm



Bedienungsanleitung

folgt in Kürze

Lieferumfang
  • Telegärtner TM4 Modul
  • Bedienungsanleitung
