Beschreibung

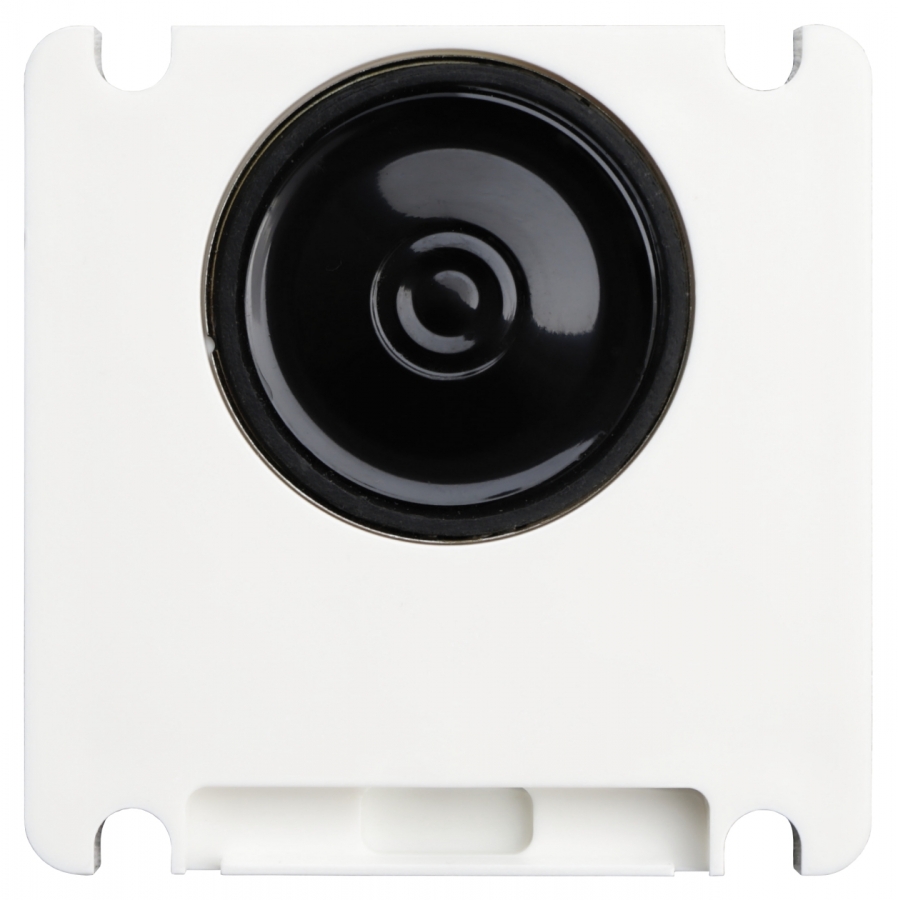

Briefkastensprechmodul L-TEK TAB4 DCplus
Das Einbau Sprechmodul L-TEK TAB4 DCplus eignet sich besonders gut zum Einbau im Briefkasten, einer vorhandenen Blende.
Auch alte vorhandenen Türsprechanlagen wie Siedle, Ritto, Grothe, STR lassen sich damit in eine a/b Türsprechanlage umbauen.
Im Gegensatz zum TAB4 pro, benötigt das TAB4 DCplus keine Wechselspannung, sondern Gleichspannung.
Dies senkt enorm die Störanfälligkeit und verlängert deutlich die Lebensdauer des Moduls
Ausstattung
- bis zu 4 Klingeltaster anschließbar
- Spannungsversorgung über mitgeliefertes 12V Gleispannungsnetzteil
- Betrieb an AVM FRITZ!Box, Telekom Speedport oder jeden Telefonanlage mit analogen a/b Port möglich
- 1 potentialfreies Relais (Türöffner, Gong)
- 1 potentialbehaftetes Relais (Türöffner)
- Türöffner Taster anschließbar

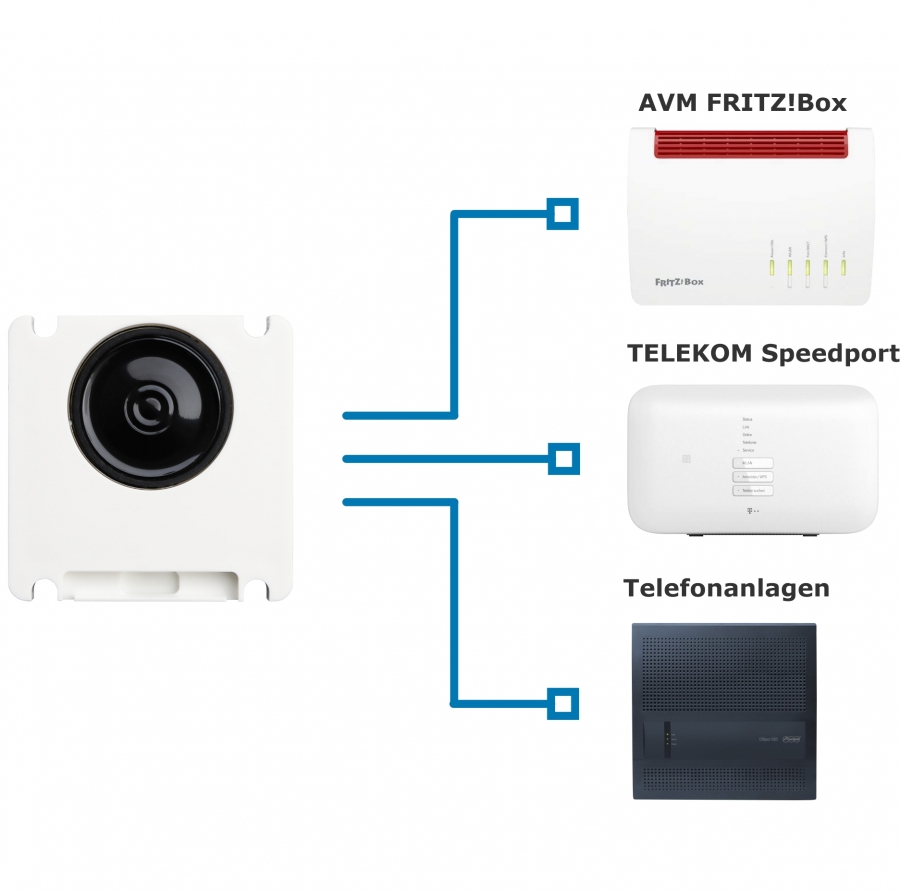

Betrieb an FRITZ!Box, Router, TK-Anlage
Das TAB4 DCplus und DClite lassen sich problemlos an einer AVM FRITZ!Box, Telekom Speedport bzw. einer TK-Anlage betreiben.
Der Türruf wird hierbei auf den internen Mobilteilen AVM FRTIZ!Fon C4, C5 oder C6 signalisiert. Nach Annahme des Türrufes und betätigen der "ÖFFNEN" Taste öffnen Sie im Bedarfsfall die Tür. Zum Anschluß benötigt das Sprechmodul einen freien analogen a/b Port. Steht dieser nicht zur Verfügung oder Sie das Modul an einer VoIP oder Cloud PBX Telefonanlage betreiben wollen, müssen Sie ein ATA Gateway als Bindeglied einsetzen. Sprechen Sie hierzu uns unter der Tel.Nr.: 06404-928820an oder kontaktieren Sie Ihren EDV-Betreuer.
Des weiteren ist Anschluss der 12V Gleichspannung zwingend. Im Lieferumfang ist ein 12V DC Steckernetzteil enthalten.
Optional können Sie ein passendes Hutschienennetzteil bei uns gleich mitbestellen.
Unterschied TAB4 DCplus und TAB4 DClite
Das TAB4 DClite ist bau- und funktionsgleich mit dem TAB4 DCplus, jedoch ohne integrierte Namensschildbeleuchtung
Technische Daten
Anzahl der anschließbaren Klingeltaster | 4 |
Länge der programmierbaren | 24 Ziffern |
Zielrufnummer / Türrufumleitnummern | mit Stern und Raute |
Tonwahl MFV (Dauer/Pause) | 100ms / 100ms |
Schaltdauer Türöffner / Schaltkontakt | 5s (einstellbar) |
Rufintervalle bei Ruf von aussen | 1-15 einstellbar |
Gesprächsdauer bei Ruf von aussen | 120s (einstellbar 10 bis 299s) |
Gesprächsdauer bei Ruf von innen | 30s (einstellbar 10 bis 299s) |
Aussenlautstärke in 4 Stufen einstellbar | -2dB / 0dB / +4dB / +9dB |
Aussenmikrofon einstellbar | normal / empfindlich |
Beenden des Türgesprächs | automatisch nach Zeit / manuell und Besetzttonerkennung |
Besetzttonerkennung | 480ms / 480ms -10% / +50% (380-500Hz) |
Freitonunterdrückung in 4 Stufen | Taktung 1000ms / 4000ms (440Hz) |
CLIP Unterdrückung nach 1. Ruf | 2s |
a/b Impedanzanpassung in 4 Stufen | ZR* +/- ca.15% |
Spannungsversorgung | Netzgeräte Modelle L-TEK ST12 |
Stromaufnahme Standby | 45mA |
Stromaufnahme Aktiv | 70mA |
Leitungslänge zur Türstation | bis 100m (Fermeldekabel / CAT-Kabel) |
Belastung des Türöffnerkontakts | 1A AC/DC 24V max. |
Temperaturbereich im Betrieb | -15oC bis +40oC |

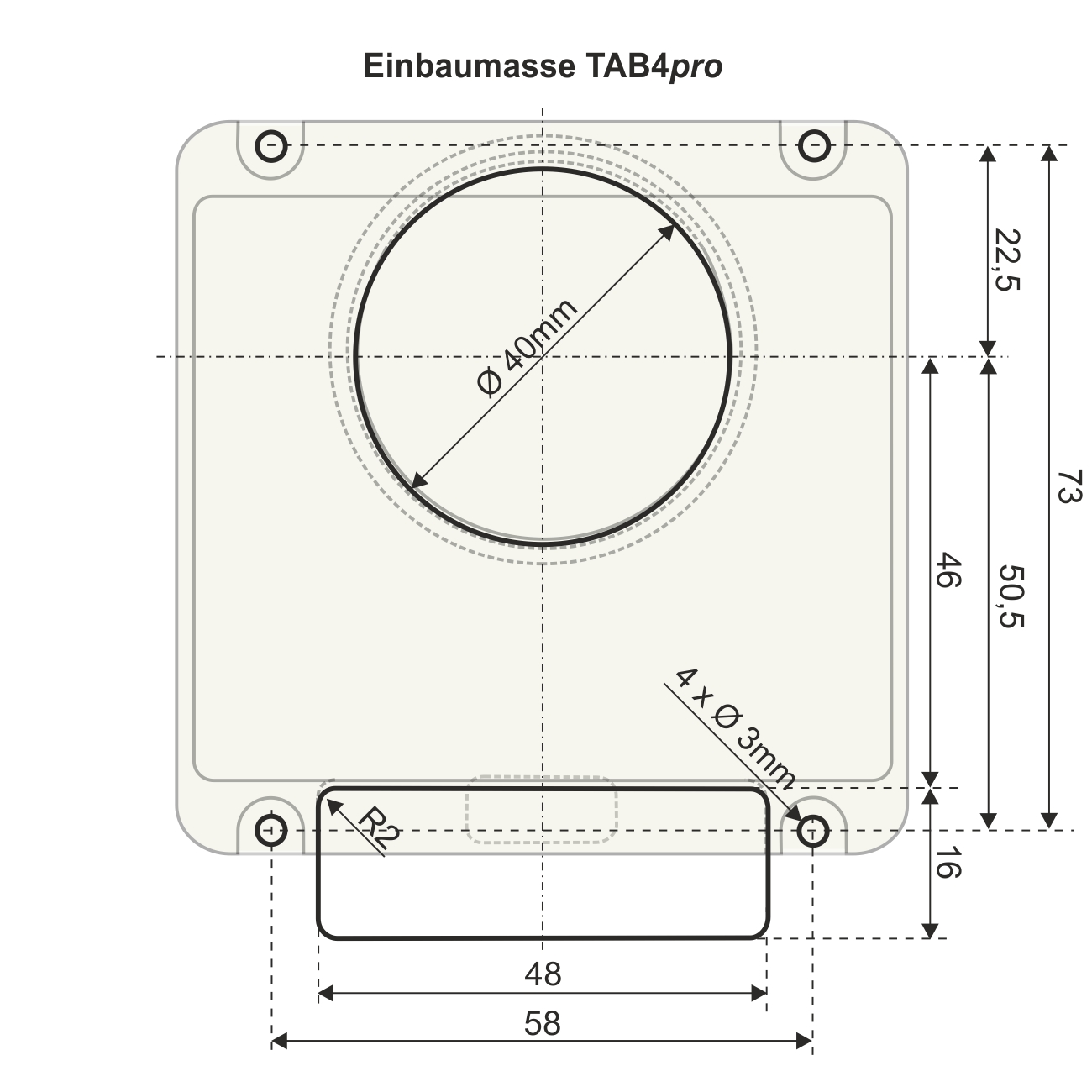

Abmessungen B x H x T: | 78 x 78 x 23 mm |

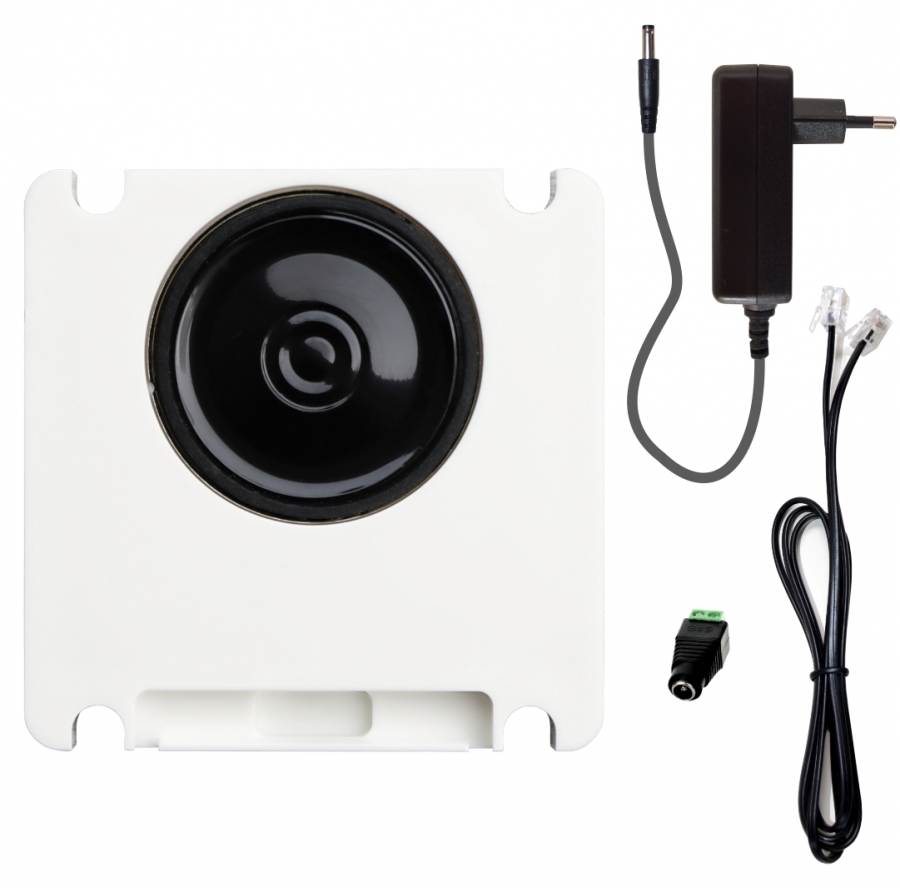

Lieferumfang
- TAB4 DCplus Türsprechmodul
- Steckernetzteil 12DC ST12-1
- DC-Adapterbuchse
- RJ12-Verbindungskabel
Downloads
Bedienungsanleitung L-TEK TAB4 DCplus | |
Einbauhinweise L-TEK TAB4 DCplus | |
Kurzanleitung L-TEK TAB4 DCplus | |
Planungsunterlagen L-TEK TAB4 DCplus |
distributed by Jakobi Kommunikationssysteme
Dies sind Informationen des Hersteller. Änderungen und Irrtümer vorbehalten.
